1. 認識天線的作用與地位，理解互易定理和接收天線電參數的定義
2. 深刻理解電磁輻射與天線的關系，掌握描述接收天線的性能指標
3. 掌握理解電磁輻射的基本要素。
4．掌握弗利斯傳輸公式以及接收功率最大的三個條件。
5．了解發射天線與接收天線的關系，作為接收天線應有什么要求。
二、實驗原理
電磁波輻射就是將電場與磁場，二者互相作用，所形成的波動，以輻射方式傳送到遠方。電磁能量脫離波源的束縛，向空間傳播的現象稱為電磁輻射。電磁波的輻射是一種客觀存在的物理現象，對于無線通信、導航和雷達而言，電磁輻射是極其重要的，需要充分地加以利用；而在某些電子系統中，由于存在電磁波的輻射或無線電泄漏會影響到其他設備或系統的正常工作，這時電磁輻射變成了一種有害的電磁干擾，需要對其進行必要的限制。天線輻射的是電磁波，接收的也是電磁波，然而發射機通過饋線送入天線的并不是電磁波，接收天線也不能把電磁場波直接經過饋線送入接收機，其中必須進行能量的轉換。天線除了能有效 地輻射或者接收電磁波外，還能完成高頻電流到同頻率電磁波的轉換，或者完成電磁波到同頻率的高頻電流的轉換。所以天線是一個能量轉換器。
產生電磁波輻射應具備以下條件：
1．必須存在時變源，時變源可以是時變的電荷源，時變的電流源，或時變的電磁場。為了有效地產生電磁輻射，時變源的頻率應足夠高，更確切地說，輻射系統的尺寸大小能和電磁波波長比擬時，才有可能產生明顯的輻射效應。
2．波源電路必須開放。源電路的結構方式對輻射強弱有極大的影響。封閉的電路結構，如諧振腔是不會產生輻射的。源電路越開放輻射越強。
導線載有交變電場時，就可以形成電磁波的輻射，輻射的能力與導線的長短 和形狀有關。如果導線位置如圖a，兩導線的距離很近，且兩導線所產生的感應電動勢幾乎可以抵消，因而輻射很微弱。如果將兩導線張開，這時由于兩導線的 電流方向相同，由兩導線所產生的感應電動勢方向相同，因而輻射較強。當導線的長度ｌ遠小于波長時，導線的電流很小，輻射很微弱。
下圖所示給出由高頻開路平行雙導線傳輸線演變?yōu)樘炀�的過程。開始時平行雙導線傳輸線之間的電場呈現駐波分布，導線上有交變電流流動時，就可以發生電磁波的輻射，輻射的能力與導線的長度和形狀有關。

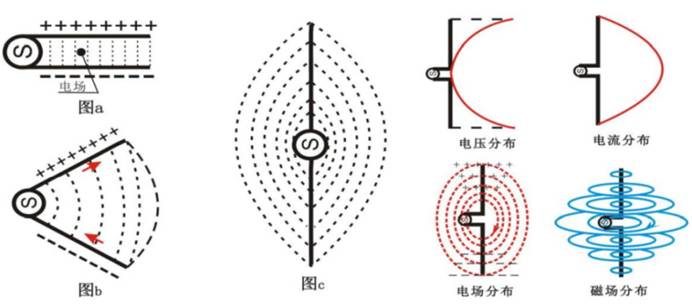

圖1電磁輻射示意圖
1.如圖a，在兩根互相平行的導線上，電流方向相反，線間距離又遠遠小于波長，它們所激發的電磁場在兩線外部的大部分空間由于相位相反而互相抵消。
2.如圖b，將兩線末端逐漸張開，那么在某些方向上，電場散播在周圍空間，兩導線產生的電磁場就不能抵消，輻射將會逐漸增強。
3.如圖c，當兩線完全張開時，張開的兩臂上電流方向相同，它們在周圍空間激發的電磁場只在一定方向由于相位關系而互相抵消，在大部分方向則互相疊加，使輻射顯著增強。
4.當導線的長度L遠小于波長λ時，輻射很微弱；導線的長度L增大到可與波長相比接近時，導線上的電流將大大增加，能形成較強的輻射。這樣的結構被稱為開放式結構。由末端開路的平行雙導線傳輸線張開而成的天線，就是通常的對稱振子天線，是最簡單的一種天線。
最佳接收條件：
1、收發天線與各自相連的饋線阻抗匹配
2、極化匹配
3、收發天線最大輻射方向?qū)?zhǔn)，接收天線傳輸?shù)浇K端負載上的功率為
弗利斯傳輸公式
為接收功率，
為發射和接收天線的增益，
發射功率，R為收發距離。
三、實驗內容

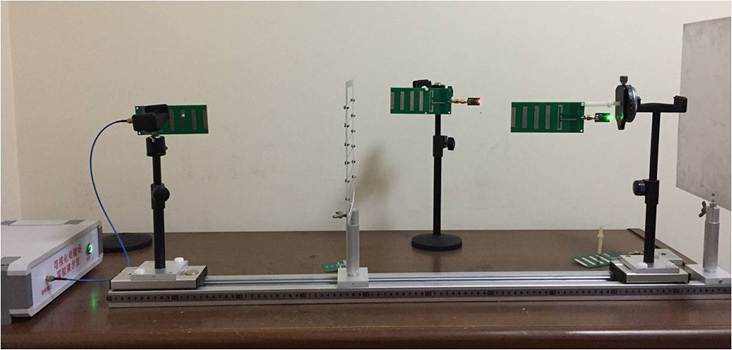

1.構建實驗平臺，掌握弗利斯傳輸公式以及接收功率最大的三個條件。
2.研究輻射與天線形狀的關系，了解發射天線與接收天線的關系。
3. 手持微帶接收八木天線尋找發射天線的最大方向和零輻射方向及后瓣電平。
4. 深刻理解電磁輻射與天線的關系。
圖2電磁輻射圖
四、實驗步驟
1）用SMA連接電纜RF與極化天線口，將電磁波信號輸送到極化天線上。
2）將八木天線安裝到旋轉支架上，將其垂直放置，移動到距離發射天線80～90cm處。
3）將手持微帶接收八木天線對準來波方向，圍繞發射天線在H面移動接收天線測量LED燈點亮距離，特別注意副瓣和后瓣點亮距離。
4）將手持微帶接收八木天線對準來波方向，圍繞發射天線在E面移動接收天線測量LED燈點亮距離，特別注意副瓣和后瓣點亮距離。
5）比較E、H的波瓣寬度。
6）采用不同顏色LED重做上述實驗。
五、注意事項
1.按下按鈕時，若沒有功率輸出，應立即停止發射，檢查射頻電纜頭與儀器的接頭是否連接牢固，檢查射頻電纜小頭的SMA頭與天線的輸入端口是否牢固連接；用微安表測量時輸出接10dB衰減器防止微安表打表。防止空載工作燒壞微波放大器。
2.盡量減少按下按鈕的時間，以免影響其它小組的測試準確性。
3.測試時盡量避免人員走動，以免人體反射影響測試結果。
